鼓动溜槽鼓动溜槽是参照国外有关资料于1984年研制成功的新型砂金选矿设 备，目前主要由山东省招远黄机总厂生产。它综合了固定溜槽和跳汰机的选别原理和特点,克服了固定溜槽的板结现象，显著提高了金的选矿回收率。其选矿周期为4h,金精矿 产率为0.2%，回收率在90%以上。

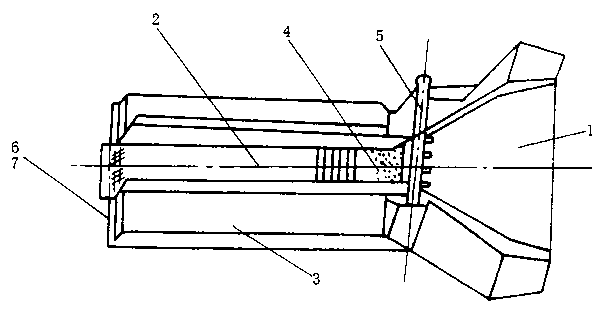

图8-1-2龙江-Ⅰ型溜槽
1-给矿洗矿箱;2 -粗粒砂溜槽;3 -细砂溜槽6 -筛板6 -冲洗水管;6 -格条6 -塑料毛毡
由于鼓动溜槽精矿产率小，富集比高，一次粗选就可得到理想的粗精矿，简化了选矿 流程，降低了选矿成本，因此适合于做采金船的粗选设备，也在阶地砂金矿和冲积砂金矿 床露天机械开采洗选机组中作为选矿设备。
该机具有结构紧凑、重量轻、安装标高小、操作简单、工作可靠、容易维护等特点。
GL2400× 920型鼓动溜槽的主要技术参数是：外形尺寸3160mm × 1100mm × 735mm,选别面积2.21m2，生产能力5 ~ 8m3/h,冲程10mm,冲次50min-1，入选粒度- 20mm，液固比6：1,精矿产率0.2%，清溜周期4h以上，安装倾角6°~7°，电动机功率 1.1kW，机重 750kgo
该鼓动溜槽主要由给矿槽、溜槽、橡胶板、推架、摇杆、传动机构和机架等部分组成。
鼓动溜槽的分选过程:矿浆由给矿槽平稳、均匀地进入溜槽。溜槽的溜格用角钢加工而成。角钢一边与溜槽底部的胶板固定，角钢上边焊接宽50mm的钢板（与底边呈10o夹角），板上钻有交错排列的椭圆孔，孔前镶有挡块,可使沉积层中的轻物料从孔中排出 并能防止粗砾石堵塞圆孔。
溜槽底板是由天然橡胶模压制成的，质地柔软弹性好，耐曲挠。橡胶板的鼓动是由 电动机驱动减速箱，通过链轮条带动凸轮轴，凸轮转动推动从动轮,从动轮的往复运动驱 动摇杆摇动，从而使托架上下运动。凸轮在零点时，胶板五位移；转动900时，溜格间的 胶板向上运动;从90o转到360o时，胶板向下运动。通过胶板的上下运动，其中的矿粒群 得到松散和分层，而不板结。金与重矿物沉积在溜格间底部，轻矿物则从槽的尾部连续 排出。
GL3 - 900 x 2400型鼓动溜槽。长春黄金研究院（以下简称长春黄金院）生产的GL3 -900 × 2400型鼓动溜槽综合了普通溜槽和跳汰的选别原理及特点，克服了普通溜槽的 板结现象，大幅度提高了金的回收率，对细粒金回收有明显效果。金的回收率可达85% ~90%。由于该设备精矿产率很小，富集比高，一次精选就可以得到理想的精矿，从而简 化了选矿流程。鼓动溜槽适应性很强，可在大、中、小型砂金矿使用。根据不同的生产规 模和矿石性质，可单台或多台并联、串联使用。可满足用户各种生产能力的要求。
长春黄金院还生产类似溜槽选矿设备的QSX- Ⅰ型和Ⅱ型轻便式砂金洗选机，其主 要技术参数为：
QSX- Ⅱ型轻便式砂金洗选机
生产能力 :1 ~ 2 m3/h
设备重量：320kg
外形尺寸:2.6m×1.2m×1.65m
QSX-Ⅱ型轻便式砂金洗选机
生产能力:2 ~ 4 m3/h
设备重量:400kg
外形尺寸:2.6m ×1.2m ×1.75m
